LogiTowerLoader optimise le processus de transfert des tôles en permettant de prélever automatiquement les tôles depuis la palette, de les charger dans le centre de découpe laser et de retirer ensuite des pièces découpées.
Télécharger le catalogue
Les systèmes de stockage automatique LogiTower peuvent être utilisés dans le secteur industriel, principalement pour le stockage de marchandises de grande taille. Les systèmes de stockage automatique LogiTower sont conçus et fabriqués sur commande individuelle et trouvent de nombreuses applications inhabituelles et spéciales, en particulier pour les marchandises lourdes. Les éléments les plus couramment utilisés sont les suivant: les tôles, les tubes et les barres longues, les profilés, les composants métalliques, les outils et les matrices, les plaques et les panneaux.
Les systèmes de stockage automatique LogiTower peuvent être utilisés dans le secteur industriel, principalement pour le stockage de marchandises de grande taille. Les systèmes de stockage automatique LogiTower sont conçus et fabriqués sur commande individuelle et trouvent de nombreuses applications inhabituelles et spéciales, en particulier pour les marchandises lourdes et grandes. Les applications les plus courantes sont : les tôles, les tuyaux et les barres longues, les profilés et les cadres, les composants métalliques, les outils et les matrices, les plaques et les panneaux.
LogiTowerLoader optimise le processus de transfert des tôles en permettant de prélever automatiquement les tôles depuis la palette, de les charger dans le centre de découpe laser et de retirer ensuite des pièces découpées.
Télécharger le catalogue
Films
Tour de stockage: dimensions
hauteur: jusqu’à 20 m
étagères:
2x1m, 3×1,5m, 4x2m, 6x2m i inne
LOGICIEL DE CONTRÔLE LT10N:
Le systeme de stockage automatique LogiTower permet un stockage économique, ergonomique et sûr de tôles, de profilés et de barres d’acier, de composants métalliques, d’outils et de toute autre marchandise.

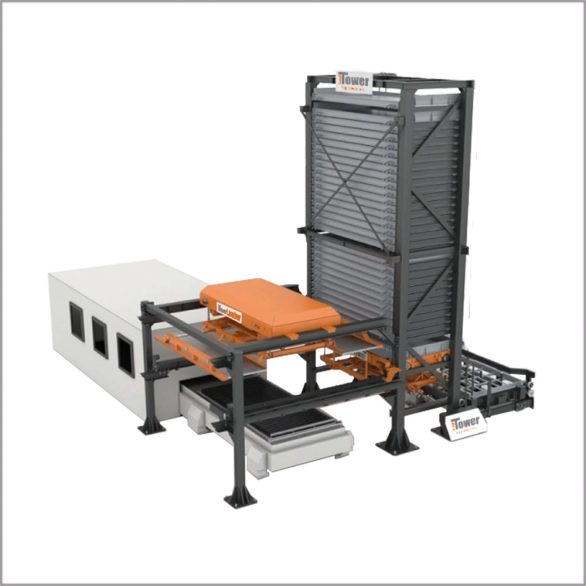

LogiTowerLoader – Système automatisé pour le chargement et déchargement des tôles métalliques
LogiTower Loader, conçu en fonction des besoins individuels de chaque client, est une solution qui vise à maximiser l’utilisation du potentiel d’une machine telle que la découpeuse laser moderne de type FIBER.
Le LogiTower Loader est un système automatique de chargement et de déchargement qui permet un processus ,entièrement automatique et sans surveillance, de collecte de tôles à partir d’une pile ou d’une étagère de système de stockage, de leur chargement vers une découpeuse laser, puis de collecte des éléments découpés et de leur livraison à une étagère de système de stockage dédié ou à un point de déchargement. Le Loader répond aux exigences d’un système universel – il peut être intégré à des machines de découpe de différents fabricants et ne ferme pas la voie à une éventuelle expansion future ou même à un changement du parc de machines.
Le système automatique de transport des tôles entre le magasin et le laser est disponible en plusieurs versions et configurations en fonction de la taille des tôles, du nombre de machines qu’il dessert et des performances requises. Le cycle de travail du chargeur se compose de deux activités distinctes : le prélèvement d’une tôle d’une pile ou d’un système de stockage de tôles à l’aide d’un groupe muni d’un jeu de ventouses pneumatiques et sa dépose sur la table de découpe, et le second cycle – la collecte des éléments finis après leur découpe par le laser à l’aide de peignes spéciaux et leur dépose sur une étagère ou sur une table de prélèvement pour un tri ultérieur des éléments découpés de ceux qui ne seront pas utilisés. Dans chaque type de système LogiTower Loader, le module de chargement est équipé d’un système de ventouses à vide et de deux systèmes de contrôle : un système de séparation des tôles et un système de mesure mécanique de l’épaisseur des tôles. Le module de déchargement est équipé de peignes en deux parties qui prennent et déposent les éléments découpés sur une étagère ou sur une table. Un cycle en mode d’échange de matériaux dure environ 60 secondes.
Configurations disponibles
Le système automatique de chargement et de déchargement de tôles métalliques LogiTowerLoader peut être installé de manière indépendante comme élément autonome pour fonctionner avec une découpeuse laser et comme produit de soutien au fonctionnement d’une découpeuse laser. Il peut également être intégré au système de stockage automatique LogiTower (magasin de tôles) et assurer l’automatisation complète des processus de production dans la configuration entre le magasin de tôles, le chargeur de tôles et la découpe laser de tôles.
L’automatisation de la série LogiTowerLoader Type A est la solution la plus compacte pour livrer une seule tôle au poste de découpe, et qui se caractérise par un faible encombrement. Cette série est disponible pour différents formats de tôle : 3015, 4020 et 6020. Elle se compose d’un ensemble de pinces à vide pour le transport des tôles individuelles afin d’alimenter le laser, et d’unités de râteau à fonctionnement indépendant situées au-dessus de la table laser, dont la tâche est de transférer le matériau déjà découpé sur une étagère ou une palette transportée sur le module à ventouses. Le remplacement du matériau sur la table a lieu lors du cycle d’échange. Le temps moyen de changement de matériau ne dépasse pas 60 secondes.
Le LogiTowerLoader Type B est un système qui utilise une approche modulaire, qui, au fur et à mesure que les besoins évoluent, permet une expansion et une modification simple de la configuration, y compris le nombre et la disposition des machines. L’automatisation du Type B consiste en une unité de chargement et de déchargement sous la forme d’une plate-forme équipée de râteaux et de pinces à vide. Cette version est disponible pour les formats de tôle 3015, 4020 et 6020. La construction solide garantit des capacités de stockage et de manutention élevées, une longue durée de vie de l’ensemble du système et une production ininterrompue. Le temps moyen de changement de matériau ne dépasse pas 120 secondes (pour le format 3015)
Une autre option est la solution LogitowerLoader Type C dédiée aux environnements de production avancés, qui requièrent des performances et une flexibilité élevées. Le système fournit les tôles en fonction des commandes du système de gestion supérieur, c’est-à-dire le logiciel de la découpeuse laser ou le logiciel de CAD/CAM. Pour accélérer l’efficacité de la découpe, il utilise des fonctions indépendantes de chargement et de déchargement – le transport des tôles s’effectue à l’aide de deux modules indépendants, mobiles sur deux axes, basés sur des râteaux et des pinces à vide. Les systèmes de type C sont disponibles dans une large gamme de configurations pour des tôles de différents formats : 3015, 4020 et 6020. Avec le format 3015, le remplacement du matériau dure moins de 60 secondes.
Afin d’optimiser encore davantage le processus de découpe, le LogiTowerLoader peut être intégré à un système de stockage LogiTower. Les systèmes d’automatisation LogiTowerLoader de tous types intégrés au magasin LogiTower permettent à la fois de stocker et de charger les tôles vers le processus de découpe de manière automatique, ce qui accélère considérablement les cycles de production. En outre, le système d’automatisation intégré à un magasin de tôles MultiLogiTower à haute capacité et performance, permet d’alimenter simultanément de nombreux postes de découpe, ce qui assure une logistique de production de très haut niveau. Il convient de souligner la possibilité de construire un tel système dans une configuration verticale ou horizontale, en fonction des conditions et des dimensions de l’entrepôt.
Pourquoi est-il avantageux d’intégrer le centre de découpage au système de chargement et déchargement de tôles LogiTowerLoader ?
Pour relever les défis posés par la tendance Industrie 4.0, outre les systèmes automatiques de stockage de tôles et d’autres produits lourds, nous proposons le LogiTowerLoader – un système de chargement et de déchargement automatique qui automatise entièrement le processus de collecte des tôles. Grâce au LogiTowerLoader, il est possible d’assurer une logistique de production efficace, ce qui se traduit par l’élimination des goulets d’étranglement, l’augmentation de l’efficacité des lignes et des centres de découpe, et l’automatisation de l’ensemble du processus.
Cependant, les plus grands avantages en matière d’optimisation de la production et de la logistique de production sont obtenus par l’automatisation complète du processus de découpe en intégrant le laser au système de stockage automatique LogiTower et au système de chargement et de déchargement LogiTowerLoader. L’intégration des centres de coupe avec le système LogiTowerLoader améliore considérablement le processus de prélèvement et la collecte pratique des éléments coupés, et grâce à l’intégration avec le système de stockage automatique LogiTower, elle permet un gain d’espace, grâce à l’utilisation de la hauteur de la halle et à l’organisation du transport sans l’utilisation de chariots élévateurs, un accès ergonomique et sûr aux marchandises lourdes et par conséquent une augmentation de la capacité de production.
